“一根花鍵軸，六道精密關”——在花鍵軸加工車間里流傳著這樣一句話。當一根40Cr合金鋼棒料進入產線，它要?dú)v經車削、調質、滾齒、磨削等18道工序，僅中心孔修研就要重復3次，只為保證0.004mm的端面跳動公差2。這不是普通機加工，而是一場與微米級誤差的鏖戰。
冷成形的效率革命
當傳統銑床還在為花鍵根切煩惱時，先進工廠已用齒板式冷成形工藝實現突破：兩塊硬度HRC62的合金齒板以800噸壓力同步擠壓旋轉工件，30秒內讓金屬如流體般重塑成型。對比傳統銑削，這項技術不僅將加工時間縮短60%，更讓齒面粗糙度穩定控制在Ra0.4μm以下——如同給鋼鐵覆上絲綢外衣8。更關鍵的是，冷擠壓使材料晶粒流向與齒形契合，疲勞壽命提升3倍，徹底告別“斷齒”風險8。
螺紋磨削的極限挑戰

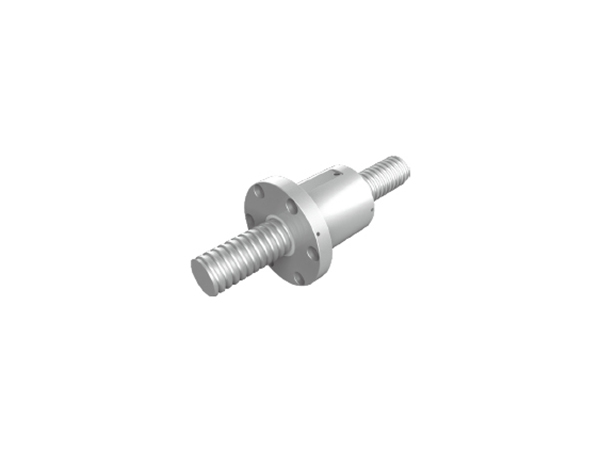

當客戶要求C3級精度（誤差≤8μm）時，真正的考驗才剛開始。在恒溫22℃±0.5℃的無塵車間，七軸磨床的CBN砂輪以60m/s線速度掠過工件，每前進0.5mm就完成一次正反向換向。這樣的操作，在一根500mm絲杠上要重復1000次5。為控制熱變形，主軸冷卻系統需將溫差鎖定在0.1℃內——稍有不慎，3.2℃的溫升就會導致1.8μm的定位漂移，整件報廢5。
裝配臺上的“零間隙”藝術
花鍵套與絲杠的配合堪稱精密舞蹈。工人用激光干涉儀校準每顆φ2mm滾珠的預壓量，使旋轉方向角接觸間隙趨近于零。正是這種μ級控制，讓工業機器人手臂在重復定位10萬次后，軌跡偏差仍小于0.03mm10。而在質檢環節，三坐標測量機對齒距進行100%全檢，數據實時上傳MES系統——任何超差0.5μm的零件都會觸發自動追溯4。
深耕精密傳動領域二十年，我們深諳微米世界里的勝負法則：72小時的材料預處理、納米級砂輪修整、百萬次疲勞測試——所有看不見的付出，終將轉化為設備十年無休的可靠脈搏。
|
