一、振動與噪聲測量裝置
核心組件
機架與主軸系統：用于固定被測滾珠絲杠，主軸由驅動裝置帶動旋轉，底端夾具體可固定絲杠軸或螺母。
軸向加載系統：通過加壓板施加彈性載荷，模擬實際工況，位移傳感器監測加載距離。
振動與噪聲檢測系統：
振動傳感器：采用壓電式傳感器，采集加速度信號（需固定在工作滑臺Y/Z方向）。
聲音傳感器：使用B計權聲級計（如紅聲HS5633A），頻率范圍20~10000Hz，測量范圍40~120dB，匹配滾珠絲杠的中等強度噪聲特性。
信號傳遞及處理系統：通過信號調理儀濾波、放大信號，經數據采集卡傳遞至工控機分析。
傳感器安裝要求
噪聲測量：傳聲器需靠近螺母位置，或通過傳聲器陣列波束成形技術（如湯文成等2016年研究）提高信噪比。
振動測量：傳感器固定于工作滑臺，確保與絲杠軸向垂直方向（Y/Z向）的振動信號采集。
二、測量方法與流程
環境控制
溫度：20±1℃，濕度：50±5%，避免電磁干擾，周圍1米內無遮擋物。
熱平衡判定：螺母溫度每小時變化＜3℃時視為穩定（依據JB10890.1-2008標準）。
振動測量步驟
參數設置：以0.5g初始加速度、60m/min速度驅動工作臺加減速。
同步采集：?jiǎn)?dòng)測量程序與伺服電機同步，以光柵信號為觸發標志。
重復實驗：每根絲杠至少測量3次，取均值作為最終結果。
數據分析：通過振動信號（加速度、頻率）評估滾珠進出返向器的流暢度及傳動性能。
噪聲測量步驟
負載與轉速：在額定負載和轉速下測量噪聲聲壓級。
計權選擇：B計權聲級模擬中等強度噪聲（55~85dB），符合人耳對滾珠絲杠噪聲的感知。
信號處理：采用數字濾波去除高頻干擾，聚焦有效噪聲頻段。
三、數據分析與處理技術
振動信號分析
時域分析：提取振幅、頻率等特征參數，評估振動強度。
頻域分析：通過FFT變換識別特征頻率，判斷滾珠碰撞、導軌摩擦等振源。
噪聲信號分析
聲壓級計算：公式Lp?=20lg(p/p0?)，其中基準聲壓p0?=2×10?5Pa。
噪聲源定位：結合傳聲器陣列波束成形技術，定位螺母或反向器區域的噪聲源。
性能評定指標
振動：軸向振動幅值、頻率穩定性。
噪聲：聲壓級峰值、噪聲頻譜分布。
四、關鍵影響因素與改進方向
設計優化

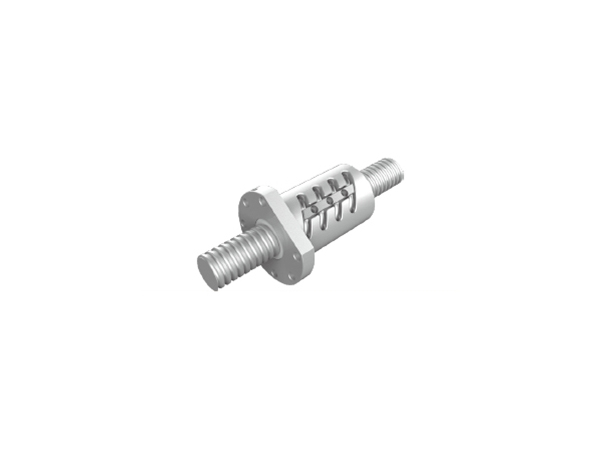

循環路徑：采用高剛性回流器或外循環結構（如PMI端塞型、外循環系列），減少滾珠碰撞。
預緊力控制：通過預緊力調整改善接觸剛度，降低振動和噪聲（康獻民等2010年研究）。
加工工藝
表面質量：提高螺紋滾道面光潔度，減少摩擦噪聲。
裝配精度：確保螺母與絲杠的配合間隙合理，避免松弛或過度預緊。
使用條件
轉速控制：噪聲與轉速對數成正比，需在性能與噪聲間權衡。
潤滑維護：定期更換潤滑劑，減少滾珠與滾道間的摩擦。
五、官方方法與技術支持
官方選型手冊
PMI提供滾珠絲杠選型手冊（如《臺灣銀泰PMI滾珠絲桿選型手冊》），明確不同系列的噪聲特性（如高導程系列、端塞高負荷系列），但具體測量方法需結合實驗標準。
實驗標準參考
國家標準：如《高速精密滾珠絲杠副性能試驗規范》（JB10890.1-2008），規定溫升、振動等測試方法。
學術論文：姜洪奎（2007）、張佐營（2008）等研究提供了實驗裝置與理論分析方法。
六、總結
針對臺灣銀泰PMI精密滾珠絲杠的振動與噪聲測量，需結合專用裝置（聲級計、振動傳感器）、嚴格的環境控制（恒溫恒濕）和系統的數據分析方法。通過優化循環設計、預緊力調整及加工工藝，可顯著降低振動與噪聲。建議參考官方選型手冊及實驗標準，結合具體工況制定測量方案。
|
